CHU

PRODUCT

CHU

COMPACT

공간설계를 고려한 열교환기의 COMPACT화, 구조면에서의 정밀 설계

EASY

작업상의 편리성, 유지보수의 용이성

FREE SPACE

천장의 여유공간 (DEAD SPACE)에 설치, 별도의 기계실이 불필요

기타

· 외주구역 (PERIMETER ZONE)의 공조를 위한 별도 FAN의 설치가 불필요

· 각 층별로 유닛을 설치하므로 건물의 용도별 사용에 의한 구역설정(ZONING)운전이 용이

· 기계실의 AHU에서 각층별로 연결되는 입상 DUCT가 필요 없어 유효면적 증대

· 천장 또는 실내노출형으로 설치되는 것을 고려하여 저소음 설계

· 미려한 외장으로 천장 매입은 물론 노출형에도 적합하게 설계

· 부하변동에 따라 3단계 제어가 가능하도록 설계

· 건물의 특성에 따라 적합하게 사용될 수 있도록 실내 순환형 및 외기 도입형을 개발

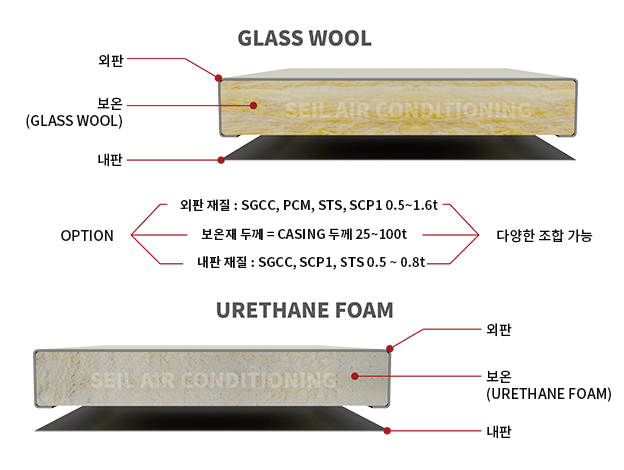

CASING

CASING은 STEEL PLATE로써 기초 FRAME 위에 가볍고 견고하게 FRAMELESS 구조로 제작되며 CASING 내부에는 INSULATION으로써 보온과 소음, 진동을 잡아준다. 도료는 방청 PAINT로써 2회 도장한 후 분체 도장하여 내식성이 강하고 수명을 연장시킨다.

BLOWER

풍량 및 정압에 따라 선정된 BLOWER는 양흡입을 표준 으로 하며 정적, 동적 BALANCE를 맞춘 양흡입 다익형 FAN으로 소음 및 진동이 거의 없다.

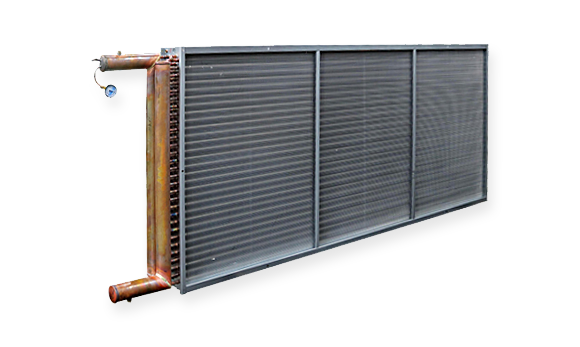

COIL

인탈산동관 (99% 순도)및 AL-FIN의 CROSS FIN식 COIL을 사용하고 동관과 FIN의 접착에는 접촉부분의 밀착도와 열관류계수를 증가시켜 COIL의 능력을 더욱 향상시켰다.

AIR FILTER

C.H.U 형태 및 설계구조에 따라서 평형, 중성능형, 고성능형으로 구분 설치되며 부직포 섬유질의 여과제를 ALUMINUM NET로 보강하여 제작된다. 실내로 인입되는 공기를 항상 깨끗이 하며 냉각가열 COIL의 표면에 고착되는 먼지로 인한 열손실의 방지와 공기저항 손실의 제거 효과를 기대할 수 있다. 또한 COIL을 통과하는 공기의 분포를 고르게 하여 COIL의 능력을 최대로 발휘시켜 준다.

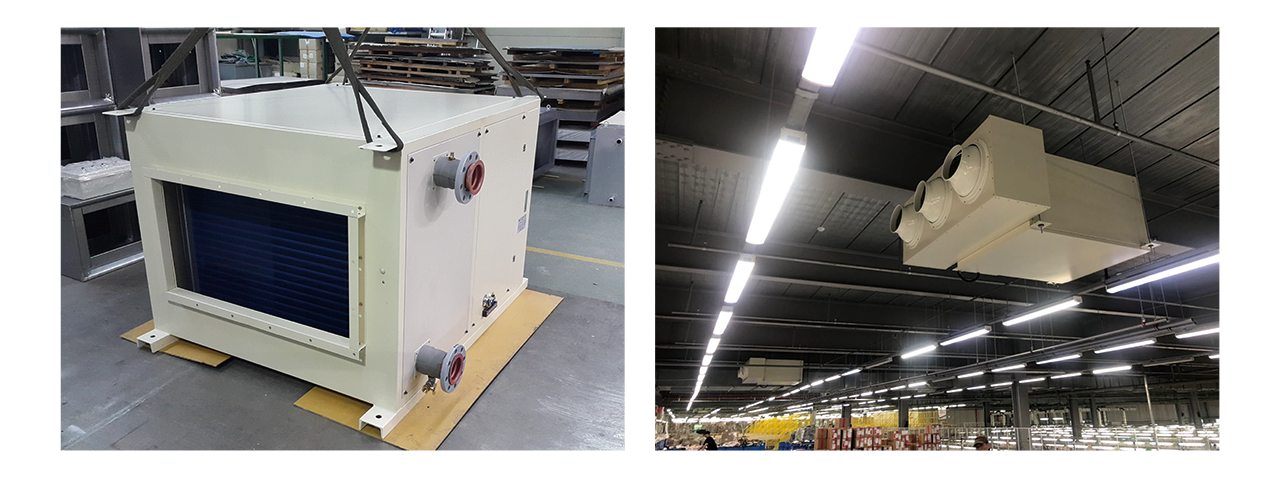

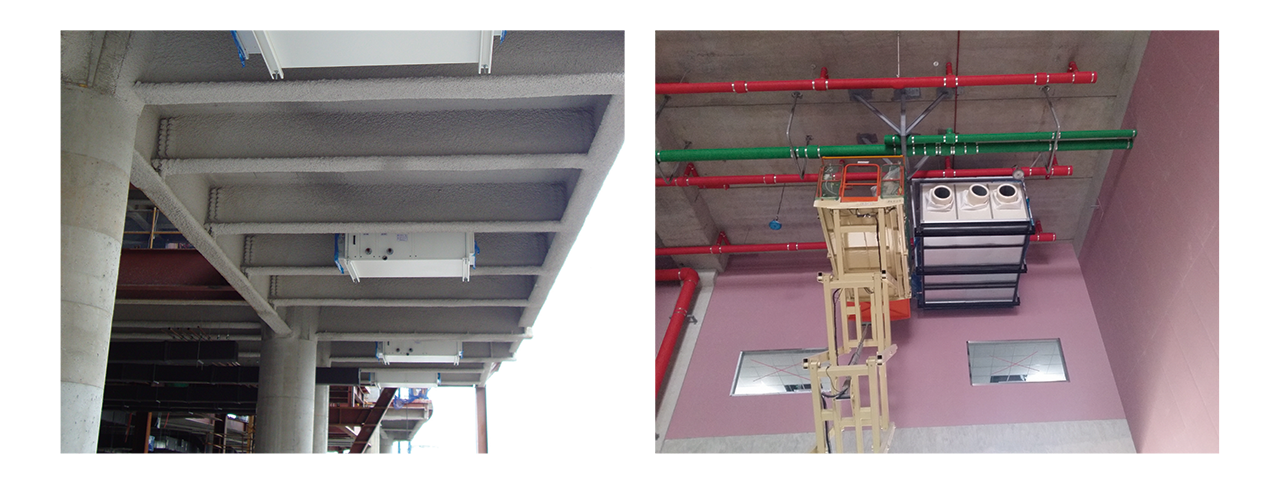

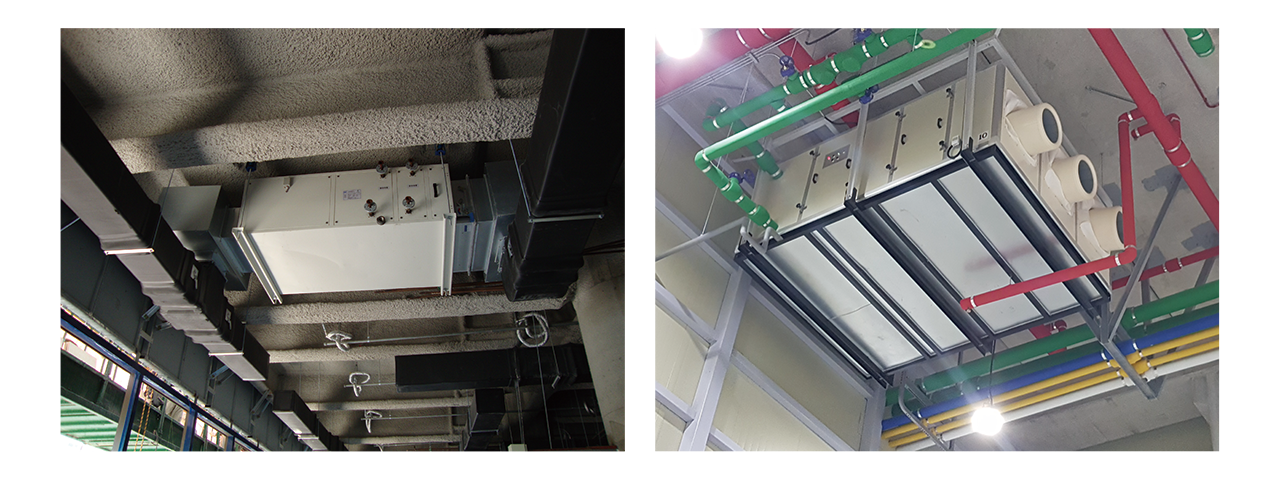

현장 설치 적용 사진
