냉각탑은 물과 공기의 온도차를 이용하는 열전달에 의한 감열과 물 자신의 증발을 이용하는 물질 전달에 의한 증발잠열의 두 가지방법을 통하여 온수를 냉각하는 장치이다.
이러한 냉각탑은 공기와 물이 직접 접촉하는 형태와 간접접촉하는 형태, 통풍방식, 물과 공기의 흐름방향 등으로 그 종류가 분류된다.

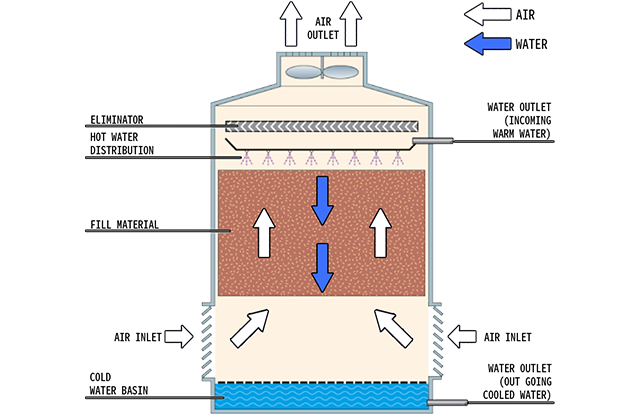

Counter Flow Cooling Tower (향류형냉각탑)
Tower 하부에 설치된 Louver를 통해 들어간 공기는 Filler와
Eliminator사이를 통과하여 Fan Stack 까지 수직이동하면,
이때 분사되어 낙하하는 물은 Filler 사이를 상부에서 하부로
통과하며 수직이동하게 된다.

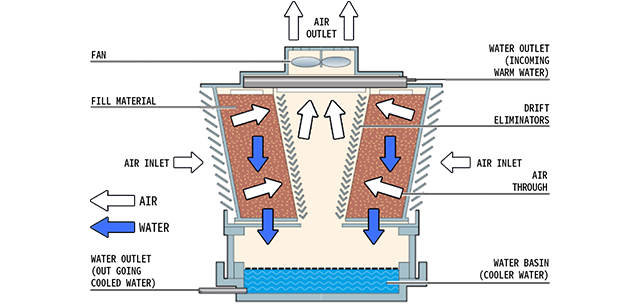

Cross Flow Cooling Tower (직교류형냉각탑)
Tower의 양측면에 설치된 Louver를 통하여 Filler와
Eliminator 사이를 수평 이동한 공기는 상부에 설치된 수조에서
낙하하여 Filler 사이를 수직이동한물과 직각으로 교차하여 열교환을
이루는 CoolingSystem 으로서 몇 대라도 배열할 수 있으며,
대용량의 공업용으로 가장 널리 사용되고 있다.

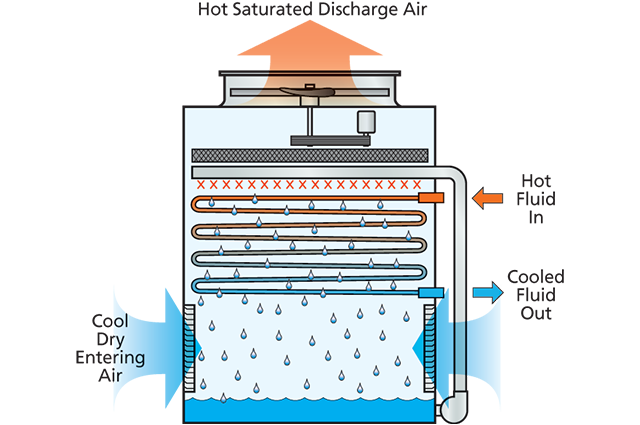

Closed Circuit Type (밀폐형냉각탑)
향류형 통풍방식으로 열효율이 뛰어나고 밀폐식이므로,
대기에오염되지 않은 청정한 냉각수를 얻을수 있는
Cooling System 이다.

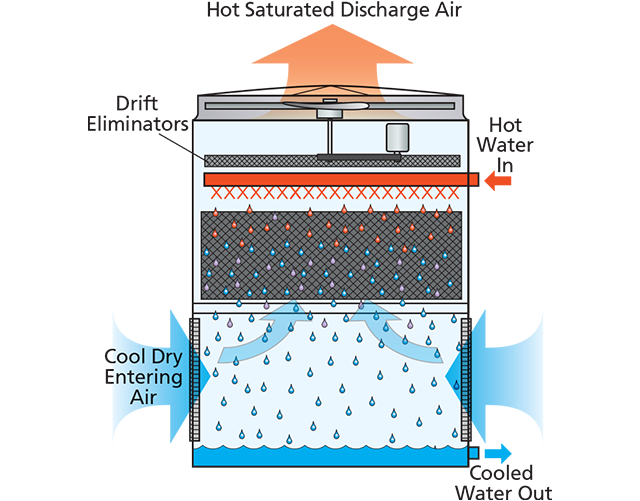

Open Circuit Type (반폐형냉각탑)
효울이 높은 향류형 통풍방식과 수조-Fan 구성의
구조로 설치면적이 적고 제한된 공간내에서도 능력을 발휘할 수 있다.

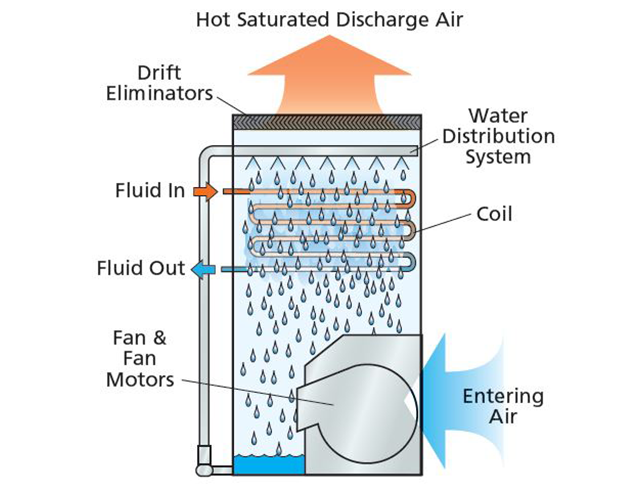

Closed Circuit Type& Open Circuit Type (압입송풍밀폐형냉각탑)
순환수의 오염이나 비산, 증발손실이 전혀없는 간접냉각방식으로
외기유입이 힘들거나 깨끗한 수질이 요구되거나 용수 수급이 어려운
공조, 산업용에 널리 이용되고 있다.
