OAC

· 환기되는 공기 없이 외부공기로만 장비 배기 및 클린룸 양압 유지를 위한 공기를 클린룸에 적합하도록 온습도 및 청정도를 맞추어 공급하는 전외기형 장비

· LCD/반도체 등 ISO CLASS가 높으며 대형 CLEAN ROOM에 적용

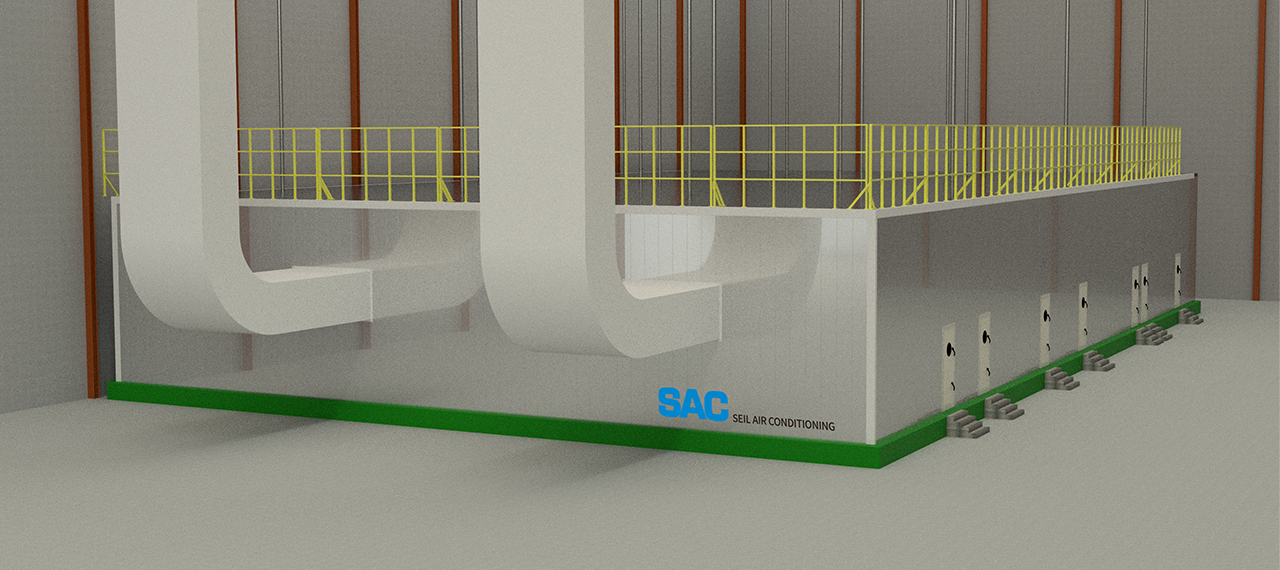

· BUILD UP TYPE으로 현장 구조 및 요건에 맞추어 설계, 부품형태 반입 현장 맞춤 시공

· TYPE에 따라 BUILD UP(현장 건축형)과 MODULE(공장 제작형)으로 구분

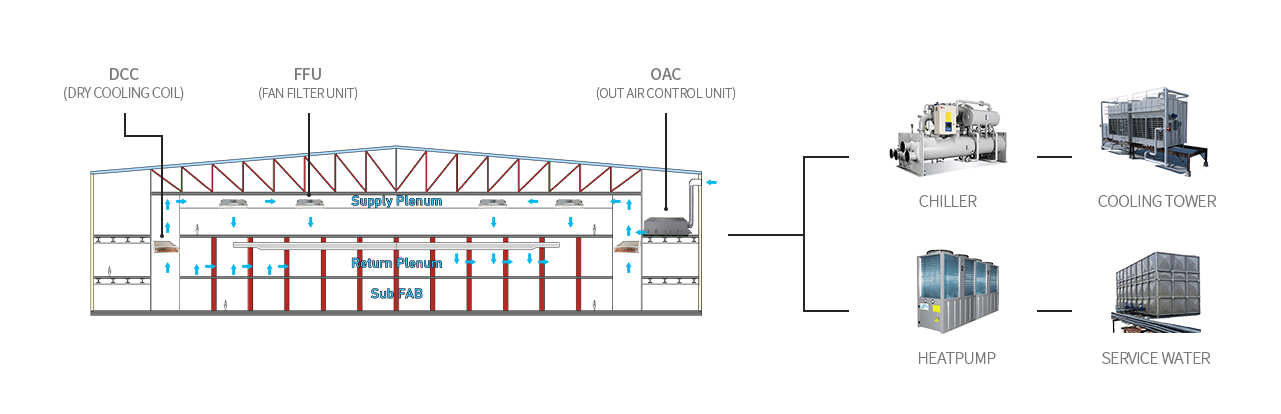

CLEAN ROOM OAC DIAGRAM

OAC 기본 구성 (설계에 따라 구성 변경 가능)

AIR FILTER

1^st Demister

LOUVER로 부터 침입하는 수적의 통과를 방지하는 목적

PRE+MEDIUM FILTER

외기 먼지를 1차 처리하는 것으로 PRE는 NBS 30%, MEDIUM은 90% 이상의 것을 사용

2^nd DEMISTER

HUMIDIFIER에서 발생한 수적을 방지하는 역할을 하여, 후단의 HEPA FILTER를 보호

HIBRID FILTER (CHEMICAL FILTER)

ION EXCHANGE FIBER에 의한 ION 교환 방법으로 분자성 오염물을 제거

HEPA FILTER

외기의 미세먼지 및 외조기 내부에서 발생되는 PARTICLE을 제거, 다풍량 DOP 99.97% AT 0.3㎛

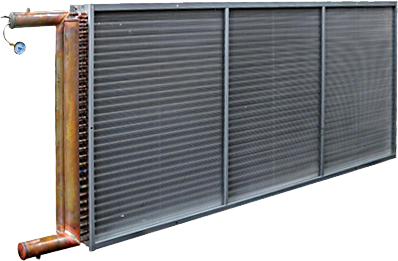

HEAT EXCHANGE COIL

PRE HEATING COIL

외기 영하 온도를 0℃로 상승시켜 겨울철 COIL의 동파를 방지

PRE COOLING COIL

여름철 외기온도를 18.2℃로 떨어뜨리는 역할을 하며, 겨울철에는 10℃ 냉수를 순환시켜 열을 취득

RE COOLING COIL

외기 온도를 10.5℃,100%_RH 및 DEW POINT (약 10.5℃)까지 떨어뜨리는 역할

1^st HEATING COIL

겨울철 온도를 상승시키는 역할

2^nd HEATING COIL

겨울철 온도를 상승시키는 역할

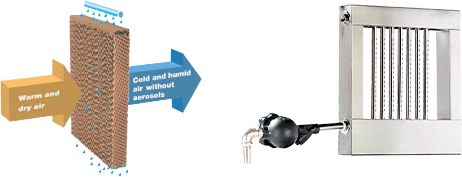

HUMIDIFIER

WSS(water shower system), 기화식, PANEL TYPE 가습기 겨울철 C/R 내부의 습도를 유지하기 위한 역할

SUPPLY FAN

FRESH AIR를 C/R 내부로 보내는 역할을 하며 C/R 내부 양압을 유지하는 기능을 담당. 높은 효율의 AIR FOIL (DOUBLE SUCTION) FAN 적용

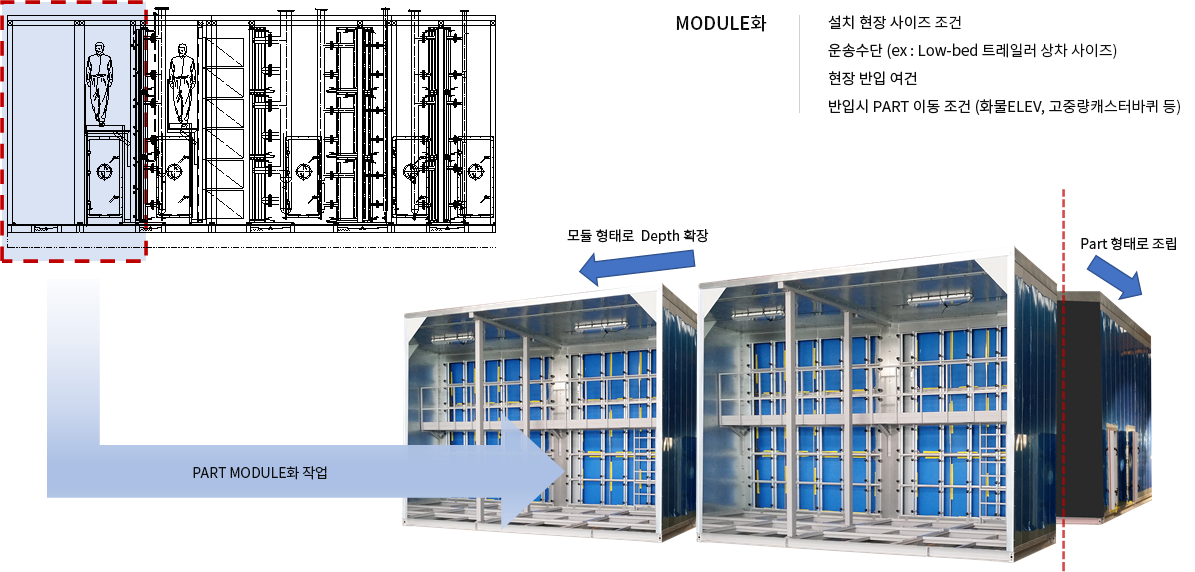

모듈화 SOLUTION 장점

공사시간 단축

현장안전사고 감소

공사비용절감
